开美化学科技（南通）有限公司

	产品介绍与应用
	安全技术说明书

首页 >> 产品展示

溴化环氧树脂

红磷阻燃母粒

　 溴化环氧树脂介绍

　　溴化环氧树脂（英文简称BE或BEO）由于其良好的电气性能和物理机械性能已逐渐被人们在电子、汽车、办公器材、家用电器等行业中广泛应用，该产品具有优良的熔流速率、较高的阻燃效率、优异的热稳定性和光稳定性，又能使被阻燃材料具有良好的物理机械性能，从而被广泛地应用作PBT、PET、ABS、尼龙66、热塑性聚氨酯及PC／ABS塑料合金等热塑性材料的阻燃剂。
　　溴化环氧树脂具有较高的溴含量，特别适合作纸基、布基层压板的阻燃剂。溴化环氧树脂系列产品能满足浇注料、浸渍料、涂料、粘接剂等不同材料的阻燃要求。
　　溴化环氧树脂按照端基结构式分为EP型和EC型，EP型具有优良的耐候性，EC型具有良好的热性能，良好的流动性，良好的HDT及脱模性能。

　化学名称

英文名称 En glish Name:Brominated Epoxy Oligomers or Brominated Epoxy Resin

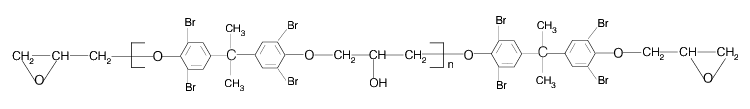

EP型结构式 Type EC Structural Formula:CAS NO.：68928-70-1

EC型结构式 Type EC Structural Formula:CAS NO.：139638-58-7 135229-48-0

性状：不溶于水、醇、二甲苯、丁酮等，可溶于DMF、乙二醇二甲醚等。

　典型特点

●高的热稳定性和抗热老化性能
●杰出的加工性能
●无喷霜析出现象
●高的UV稳定性
●无腐蚀性

　典型产品质量指标

KBE-2010K(聚合物)

外观：白色粉末
溴含量：52%
分子量： 10000
比重： 1.80
熔融温度范围： 175-185℃(M.P)
色值：（10%二氧杂环乙烷，APHA） 100
热失重：1%（wt） 330℃
5%（wt） 340℃
10%（wt）352℃

KBE-2025K（聚合物）

外观：白色到淡黄色颗粒聚合物
溴含量：53%
分子量： 25000
比重： 1.80
熔融温度范围： 175—185℃(M.P)
色值：（10%二氧杂环乙烷，APHA） 100
热失重：1%（wt） 337℃
5%（wt） 344℃
10%（wt）351℃

KBE-3010K（聚合物）

外观：白色到淡黄色颗粒
溴含量：53%
分子量： 10000
比重： 1.90
熔融温度范围： 175—190℃(M.P)
色值：（10%二氧杂环乙烷，APHA） 100
热失重：1%（wt） 338℃
5%（wt） 340℃
10%（wt）354℃

　溴化环氧树脂应用特点

概述

　　作为塑料阻燃用溴化环氧树脂，具有低毒性、环境友好等特点。它克服了如多溴联苯醚等传统阻燃剂与聚合物相容性差，流动性差，而且在燃烧时产生溴化二羟基喹啉等毒物的缺点。满足了电子电器。汽车等家电对阻燃材料的要求。电子级溴化环氧树脂主要用于生产FR-4型刚性板和多层电气绝缘层板，用于提高板材阻隔紫外线和增强荧光的功能,电子级高纯固体溴化环氧树脂主要用于高溴含量的树脂体系中，使用在高性能和高可靠性电子领域中。

产品应用特性

开美化学科技（南通）有限公司专门开发KBE型溴化环氧树脂阻燃剂，还具有以下独特的优点：
1、无溴渗析及相容性好
　　低分子溴化物，如四溴双酚A（TBBA)多,溴联苯醚（DBDPO）虽有良好阻燃性，但在加热状态下少量溴素往表面迁移渗析对模具以及电气零件金属触点具有一定的的腐蚀性。而KBE型溴化环氧树脂阻燃剂无此缺点。KBE型溴化环氧树脂各种塑料都具有良好的相容性，如聚苯乙烯（PS）、聚对苯二甲酸丁二醇酯（PBT）、ABS树脂、PC/ABS、PBT/ABS合金等。
2、热稳定性良好
　　工程塑料加工成型温度都在230oC以上，比通用塑料高。低分子量溴化物热稳定性比KBE型溴化环氧树脂差。KBE型溴化环氧树脂的热分解温度在300oC以上，分子量越大分解温度相应提高。

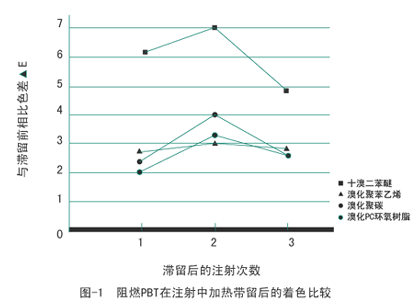

3、色差（△H）变化最小（见图-1）
　　30%的玻璃纤维增强的PBT中加入各种阻燃剂，随后进行注射成型试验，同样在270OC的加热料筒中滞留20min，对各种制品进行色差对比，用高分子量溴化环氧树脂作阻燃剂色差（△H）变化最小。

4、对聚合物物理性能的影响
（1）耐热性与分子量的关系
KBE型溴化环氧树脂随着分子量的增加，聚合物改性料的耐热温度相应提高
（2）机械强度与分子量的关系
KBE型溴化环氧树脂随着分子量的增加、吸水率变小，热变形温度好。对PC/ABS冲击强度有较大提高。

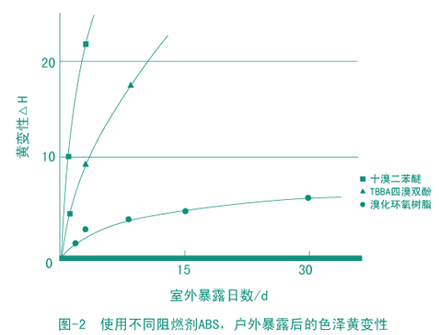

（3）耐候性好（见图-2）
由于对仪器设备的外观保色保光性要求较高，因此对于阻燃剂使用后塑料色差变化很重要，图2是ABS树脂中加入不同阻燃剂后样品放置户外后用色差计测定和原样板对比所得黄变性（用△H表示），从图中可以看出阻燃剂DBDPO和TBBA比溴化环氧树脂易变黄，而KBE型溴化环氧树脂具有很好的耐候性。

5、与其他树脂掺混性好
　　要使树脂具有有效的阻燃性，溴含量必须达到13-15%，而KBE型溴化环氧树脂中溴含量可以达53%以上，因此KBE型溴化环氧树脂可以与其他树脂掺混，从而保持有效的阻燃性同时可获得较好的柔韧或其他性能。
6、KBE型溴化环氧树脂对金属模具的腐蚀性、溴素的渗析性、耐热性、熔体流动速率都优于其它阻燃剂。
7、提高耐铜迁移性能（特别是印刷线路板）
8、无毒性

结构

　　通用的阻燃剂一般是共混，填充型。即阻燃组分是以物理状态分散在塑料中，需要量大时，会使产品的性能下降，而KBE型溴化环氧树脂是反应型阻燃剂，其中的阻燃剂最终都结合到其它树脂的大分子链中，因而阻燃稳定性好，不易消失。

推荐使用配方

用于塑料阻燃剂的推荐使用如下配方

组成	KBE-2040K	KBE-3014	KBE-2016	KBE-3020	KBE-2015K	KBE-2025K
PBT	49.8				55	55
ABS			73	73
玻璃纤维	30
阻燃剂	12	16	18	18	13.6	13.6
三氧化二锑	7.5	5	6	6	6	6
燃烧性能(UL-94)
0.8mm	V-0				V-0	V-0
1.6mm	V-0	V-0	V-0	V-0
熔融指数
g/10min,200℃-5Kg		9(9.4)	25(10)	25(10)
g/10min,250℃-2.16Kg	20				24	22
无缺口冲击J/m	65
V型缺口冲击J/m		19.0(38.5)			57	54
拉伸强度MPa	110	27.4(30.9)	47	46	102	105
断裂伸长率%	2	35(55)	8.5	9.9	2.1	2.1
弯曲模量MPa	1.2×10⁴	2.16×10³	2.4×10³	2.45×10³	8.6×10³	8.7×10³

注：括号中为纯树脂的性能
在PA66阻燃配方中，PAA为55份、玻璃纤维为30份、KBE-3010K为20份、三氧化二锑为6份，阻燃等级为UL94V-0

　包装

　　固体溴化环氧树脂：采用内衬纸塑复合袋包装，每袋净重25KG，也可以按照客户的需要进行包装液体溴化环氧树脂：用25kg、50kg、100kg、200kg镀锌铁桶包装。

　贮运

　　溴化环氧树脂，正常情况下是稳定的，平时关闭容器或扎紧袋口。将产品置入通用干燥的房屋内，固体溴化环氧树脂按无毒非危险品储运。液体溴化环氧树脂应避免日光直接照射，要远离热源，并隔绝火源。按危险品储运。

　使用注意点

　　避免同皮肤和眼睛接触，不允许吸入粉尘或溶液，在使用本品时穿戴好工作服，戴好手套和护目镜，并戴上口罩。
